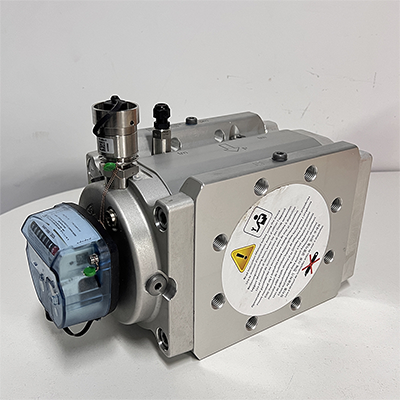

气体腰轮流量计

DELTA系列容积式2050 2080 2010

DELTA系列容积式气体腰轮流量计是精确计量气体通过量的容积式专业仪表，气体体积（在测量时的温度和压力条件下）由一个显示器直接显示。腰轮表的容积式测量原理使它达到了很高的测量水准：高精度，高量程比、高可靠性、长寿命。

应用

介质：天然气、城市煤气、丙烷、惰性气体。

工业：燃气供应、窑炉制造业，化工产业。

应用：气体流量计量，控制和流量自动调节。

流量计结构：

计量腔位于表体与两块前后端盖之间

计量腔内的两个8字型由后端内经过精密加工的调校齿轮进行定妆，以保证腰轮转子的正确相对位置。

前后端盖内储存有润滑油，通过齿轮上装有甩油装置润滑齿轮与轴承。

计量器显示流过流量计的体积，该体积值由腰沦的旋转次数转换而来。

工作原理

DELTA RITARY METER 气体腰轮流量计是一种基于容积置换原理的计量气体体积的流量计。计量腔室中的两个腰轮转子被设计成8的形状，把计量腔室分4个等分，气体腿动转子每转一周就排出一定体积的气体。在使用过程中每次旋转，计量腔室被周期性的填充和清空，转子的转速与通过的气体体积成正比关系，回转体积=4ve。这种运动以机械方式传到指示器。根据旋转次数直接显示排出的体积。

特点

测量范围广，可达1000m³/h

量程比大。可1：200

低使动流量

低压力损失

最大工作压力可达100bar

低频LF输出为标准配置

优化压差

测量结果精确可靠，可作为贸易结算仪表

符合O.I.M.L.(国际度量衡法规组织)及E.E.C（欧盟）规范

技术参数

适用：天然气和干燥、过滤后的非腐蚀性气体

温度：ATEX/PED：-30℃-+60℃ MID:-25℃-+55℃ 存放温度：-40℃-70℃

量程比：量程比被定义为Qmin/Qmax（Qmin为最小流量，Qmax为最大流量），各种型号的流量计的量程比最小为1：20，扩展后的量程比可达1:30到1：200（根据不同型号确定）。

准确度：最小流量与转变流量之间最大误差为：±1.0%

        转变流量与最大流量之间最大误差为：±5.0%

      转变流量：量程比在1:30及以下时为0.15 Qmax，量程比在1:50及以上时为0.1 Qmax。

信号输出：标准配置：低频脉冲发生器

          可选配置：MF中频脉冲发生器和HF高频脉冲发生器

产品特点：在腰轮转子上使用埃创公司专利设计“Scrapper”技术，可随着表急的运转清除出计量腔室中的杂质，避免堵塞造成的偏差。

表体与活塞间距离小于0.1mm，同时活塞上有凹槽设计，可以随着腰轮转子转动可以有效清洗腔室内的杂质，保证更长的使用寿命及精确的计量程度。
